База знаний Grand Stone
Рабочие чертежи сложных изделий из камня, пояснения к конструктиву и результаты реализации. Каждый узел показан в масштабе, удобном для просмотра на экране.
Материалы показывают, как архитектурная идея переводится в конструкцию: с учетом толщины камня, основания, усиления, оборудования, подсветки, швов и примыканий. Размеры и спецификации приведены по конкретным реализованным решениям и требуют проверки перед применением на другом объекте.
01 / 09

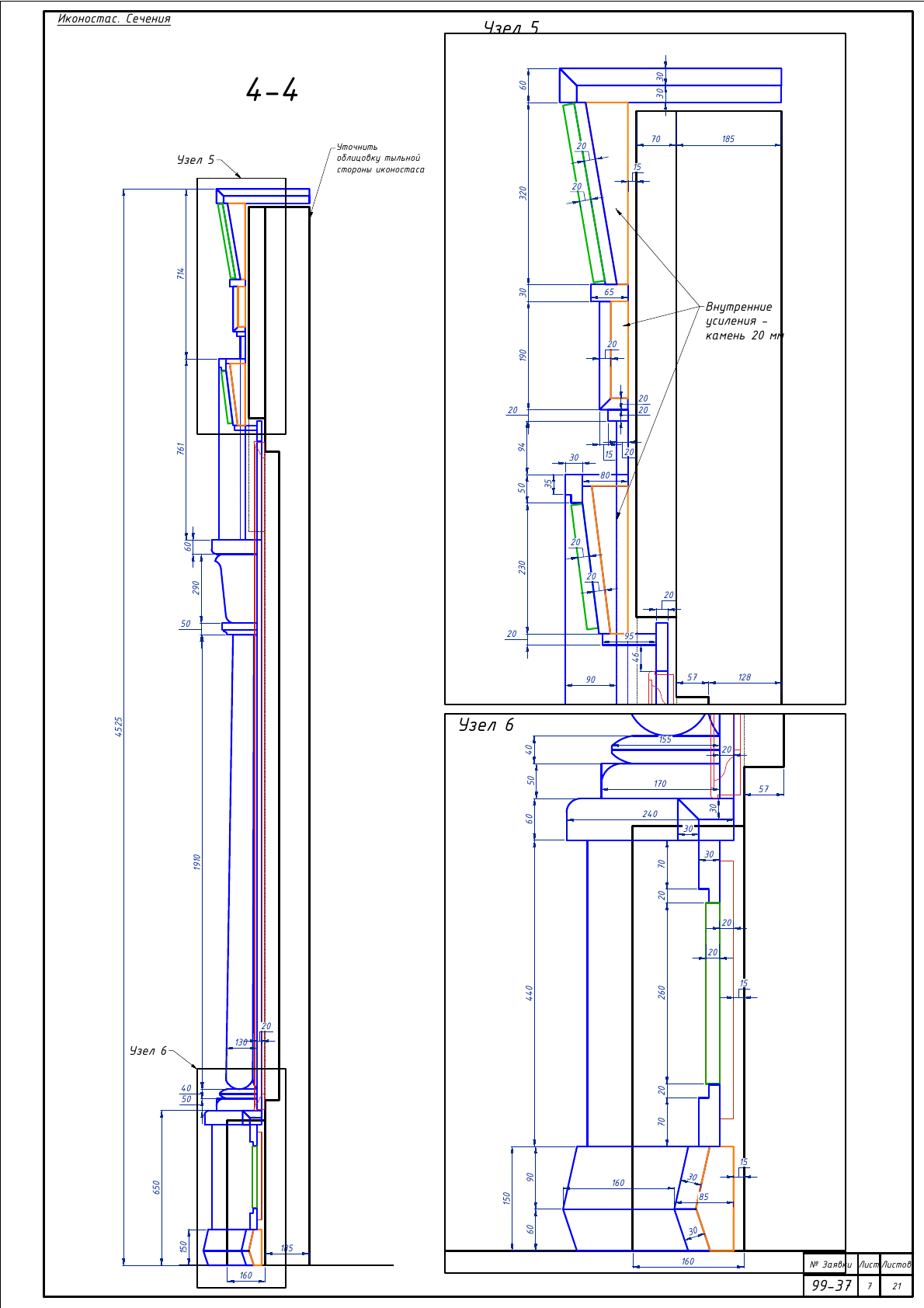

Комплект сечений для высокой многоярусной облицовки. Чертежи раскрывают вертикальную сборку, карнизные профили, основание, внутреннее усиление и примыкание каменной композиции к дверной раме.
02 / 09
Два варианта сечения профилированного молдинга из керамогранита вокруг зеркала. Показаны посадка зеркала, клеевые швы и обработка внутренних радиусов.
03 / 09

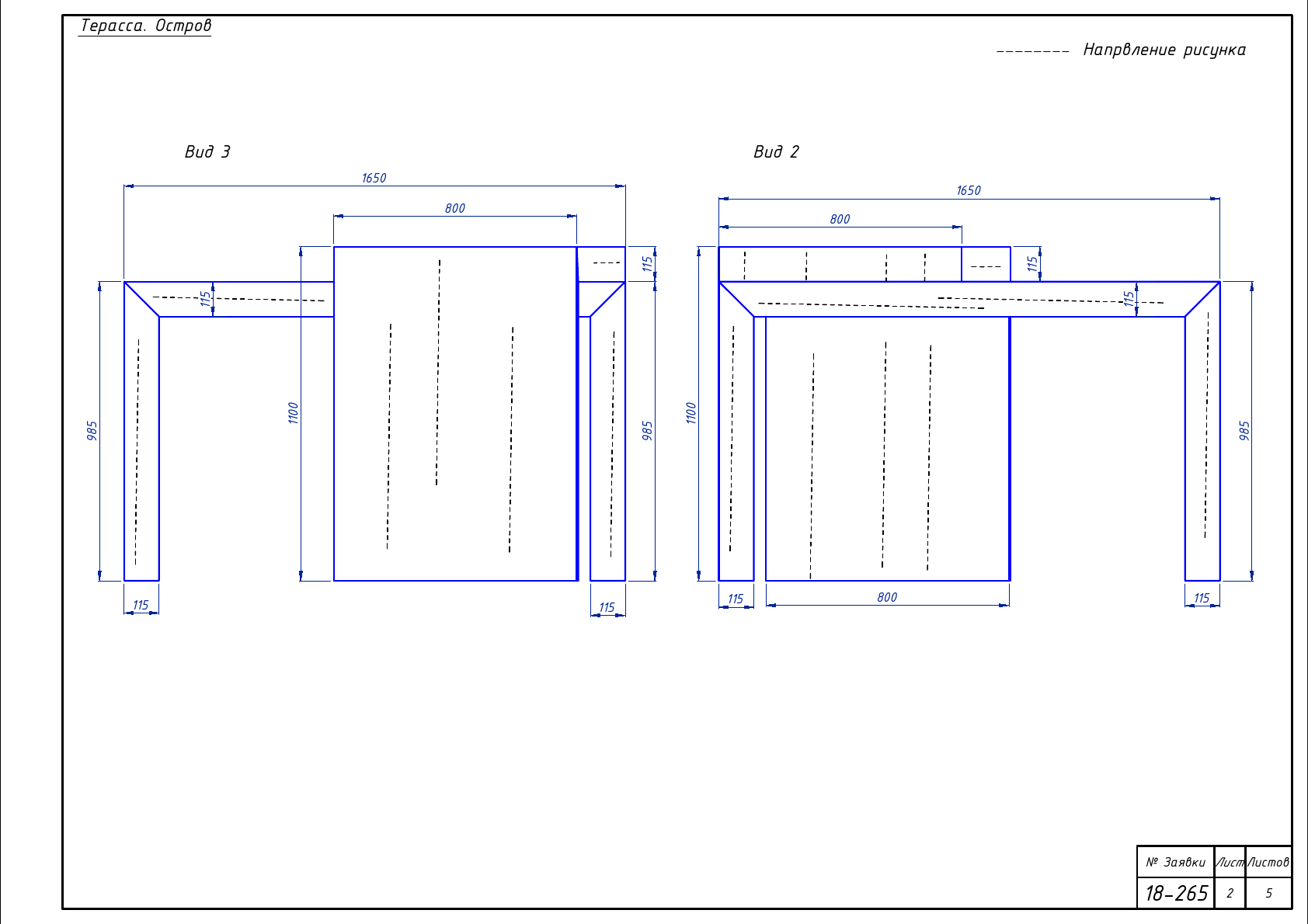

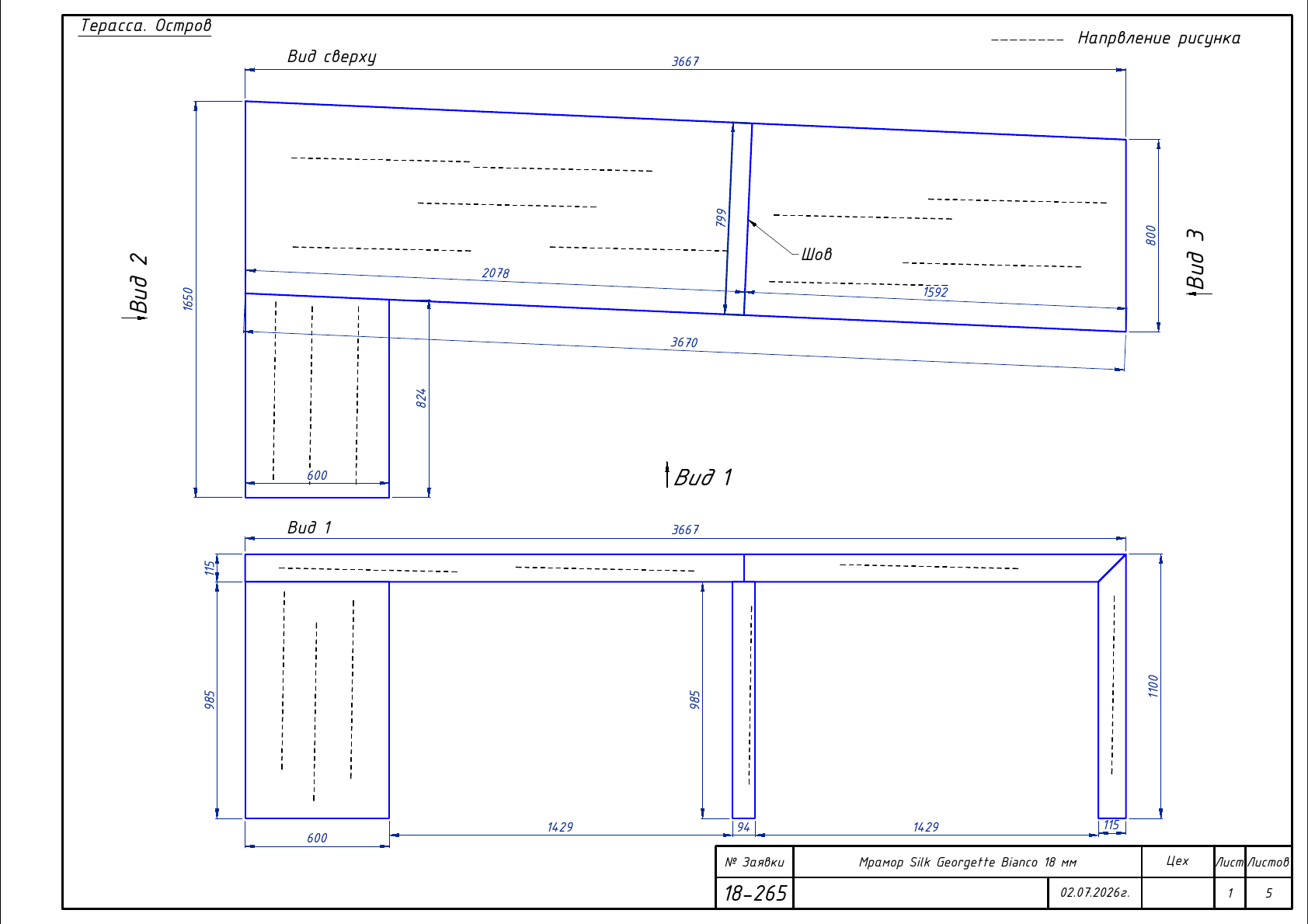

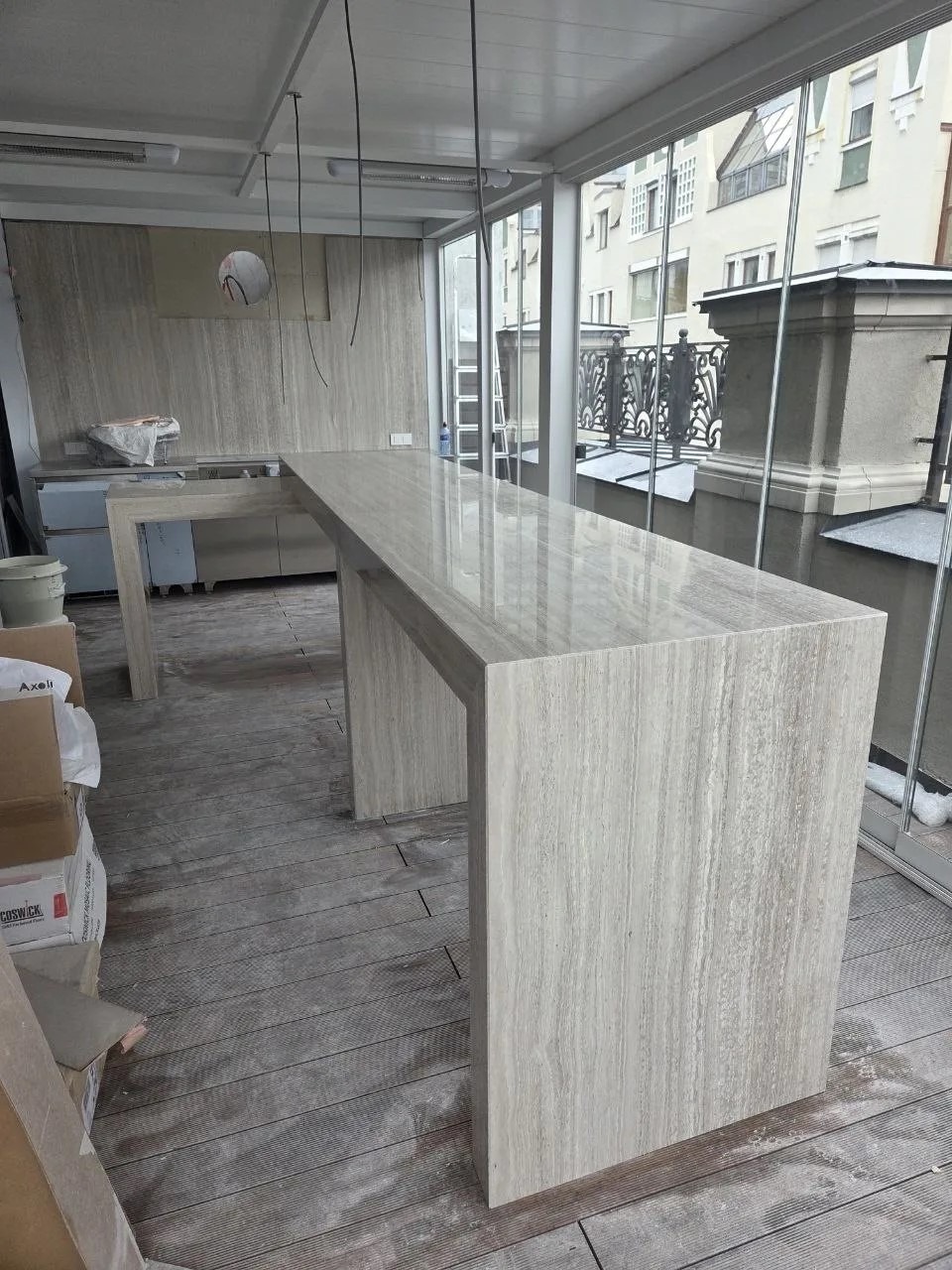

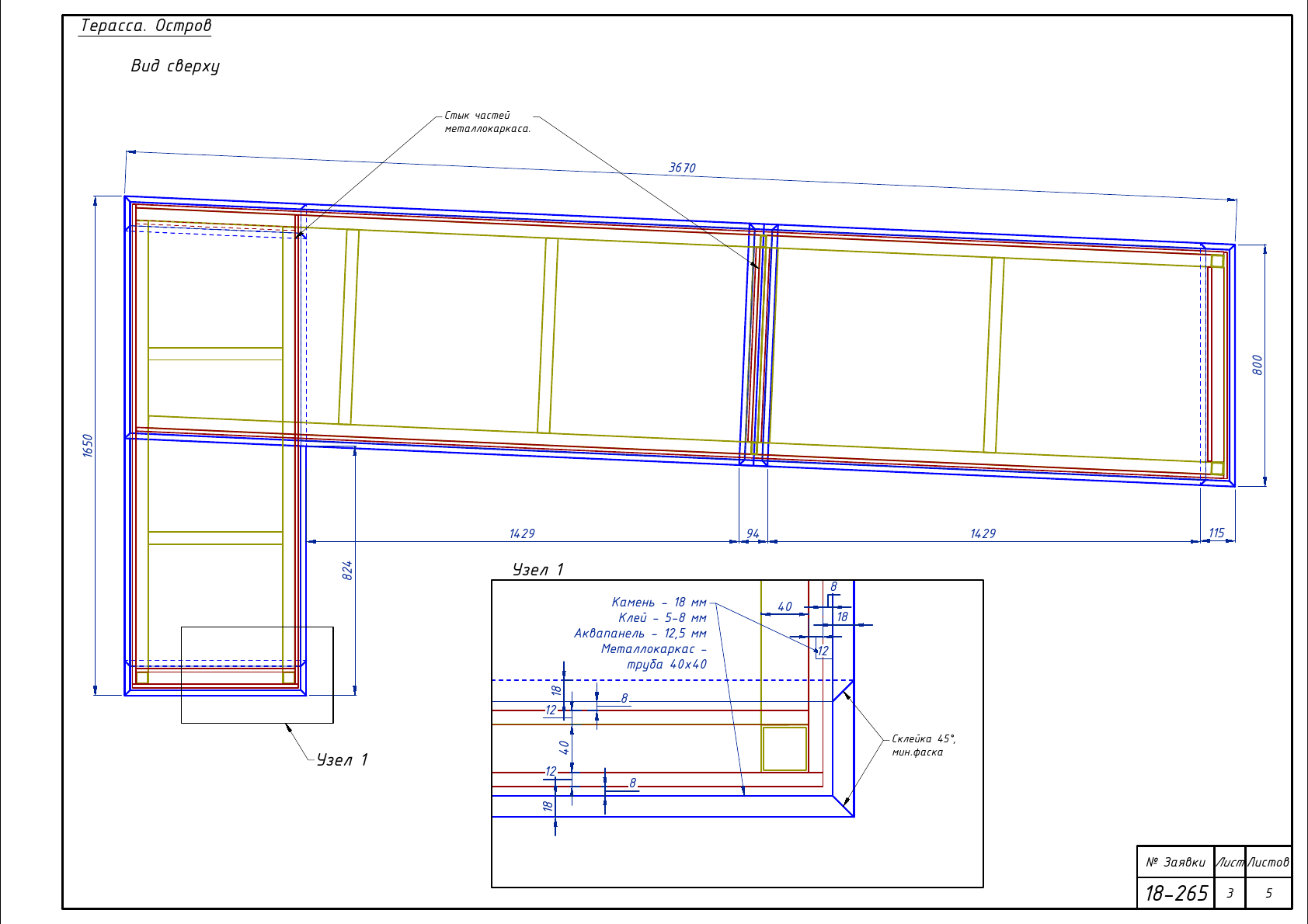

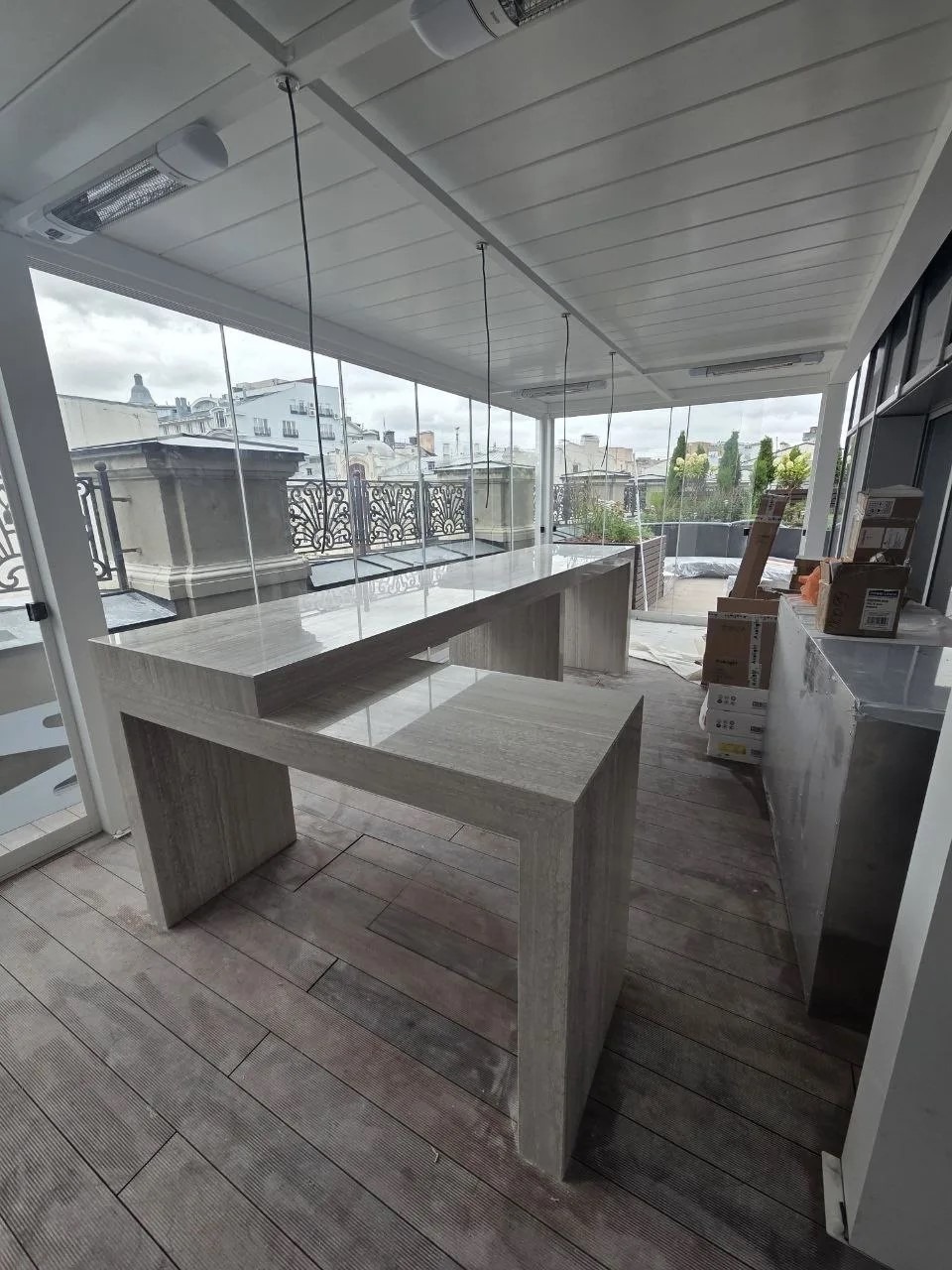

Г-образный остров из мрамора Silk Georgette Bianco с протяженной столешницей и опорами, облицованными камнем. Комплект фиксирует раскладку, направление рисунка, швы и устройство основания.
04 / 09

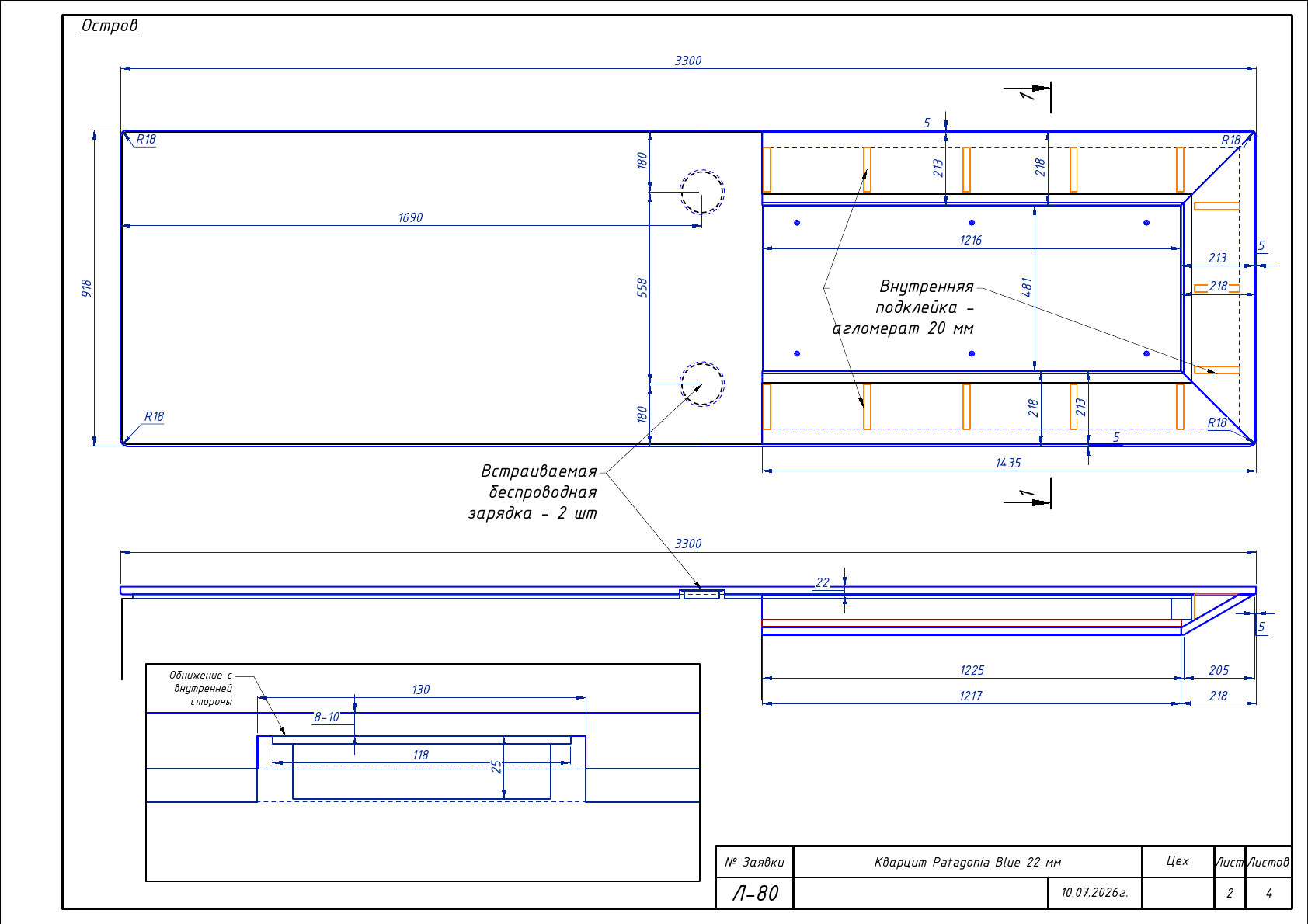

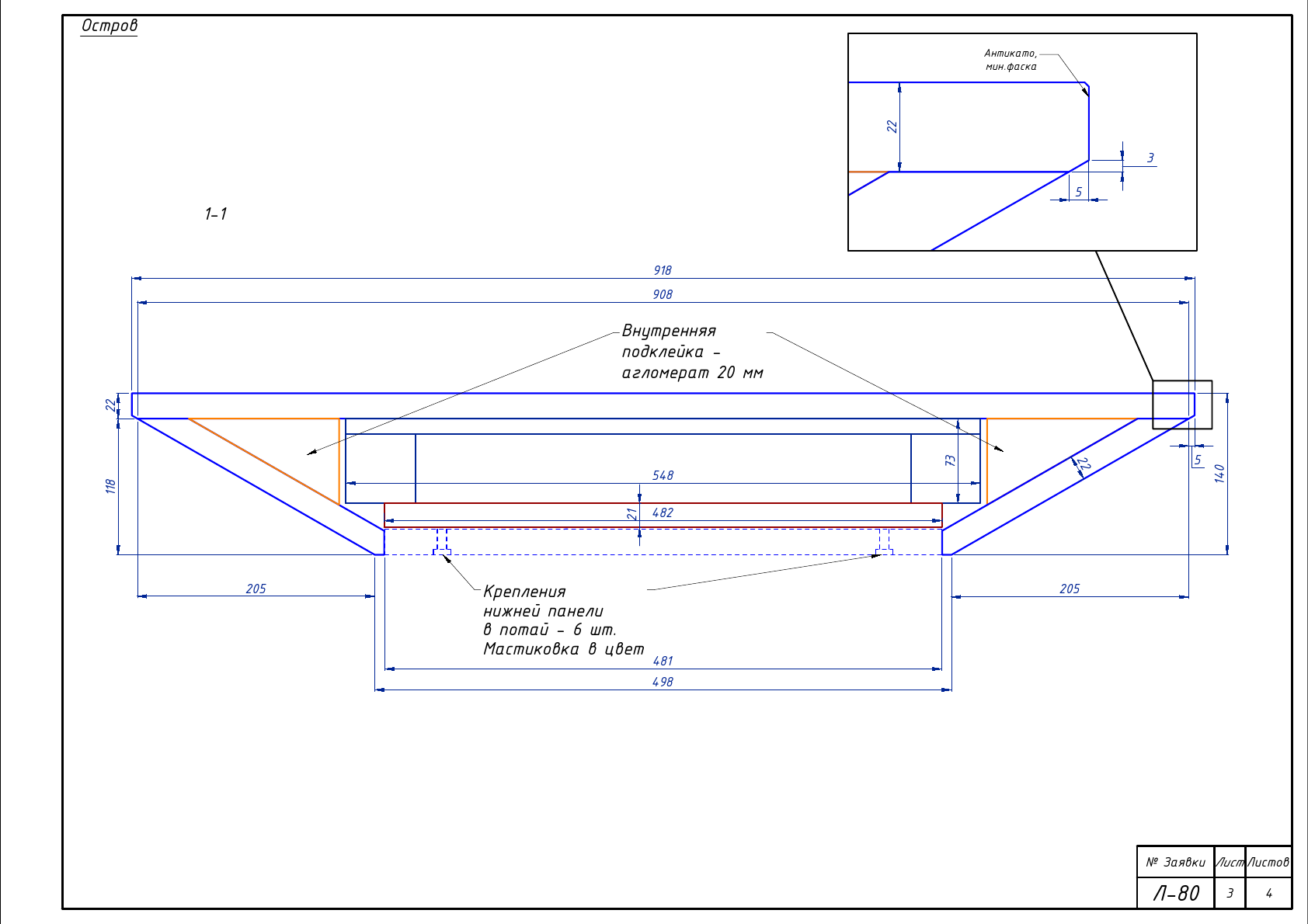

Крупноформатный остров из кварцита Patagonia Blue. Тонкая каменная поверхность усилена внутренней подклейкой, а боковые детали образуют цельный объем с точными угловыми соединениями.
05 / 09

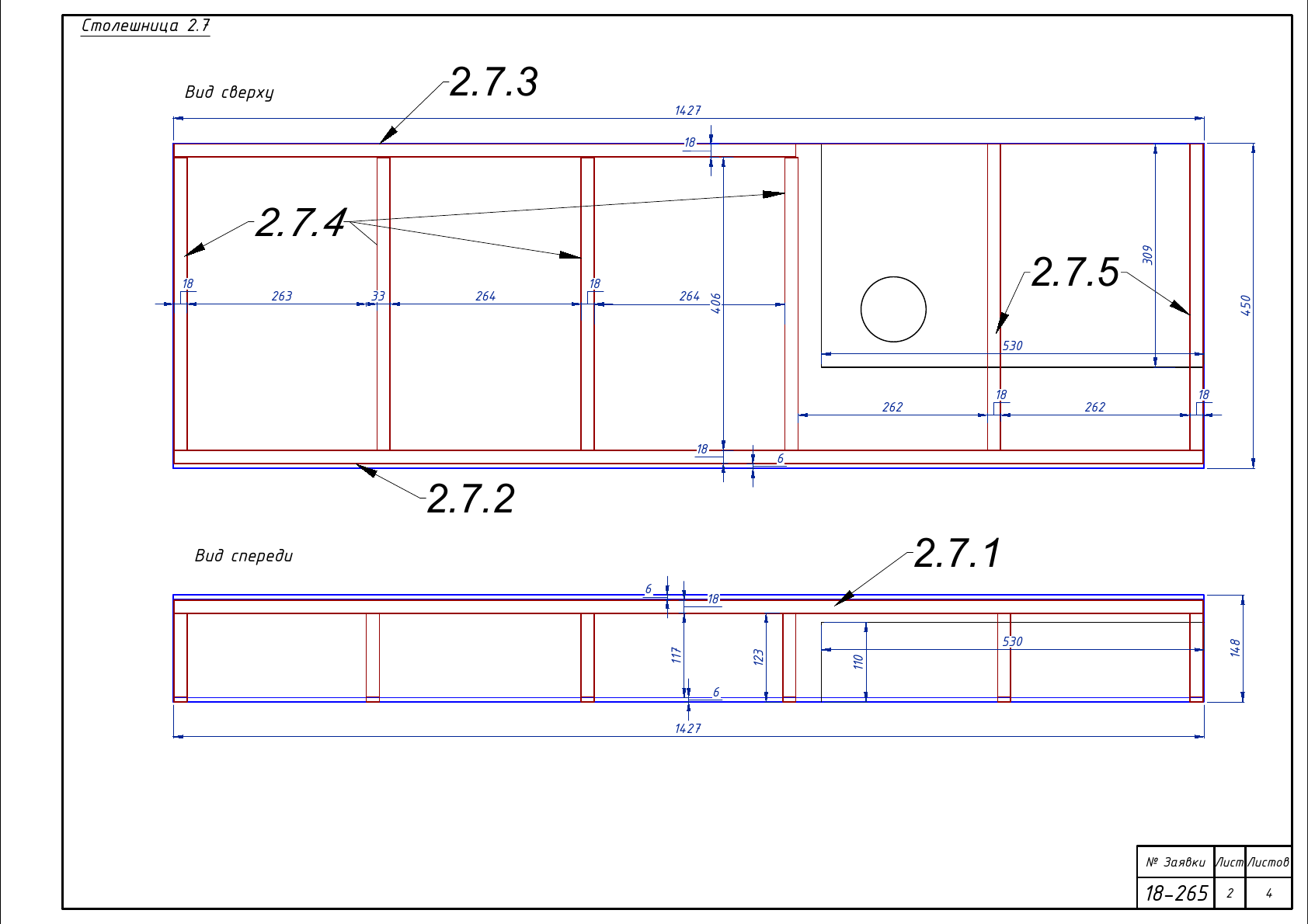

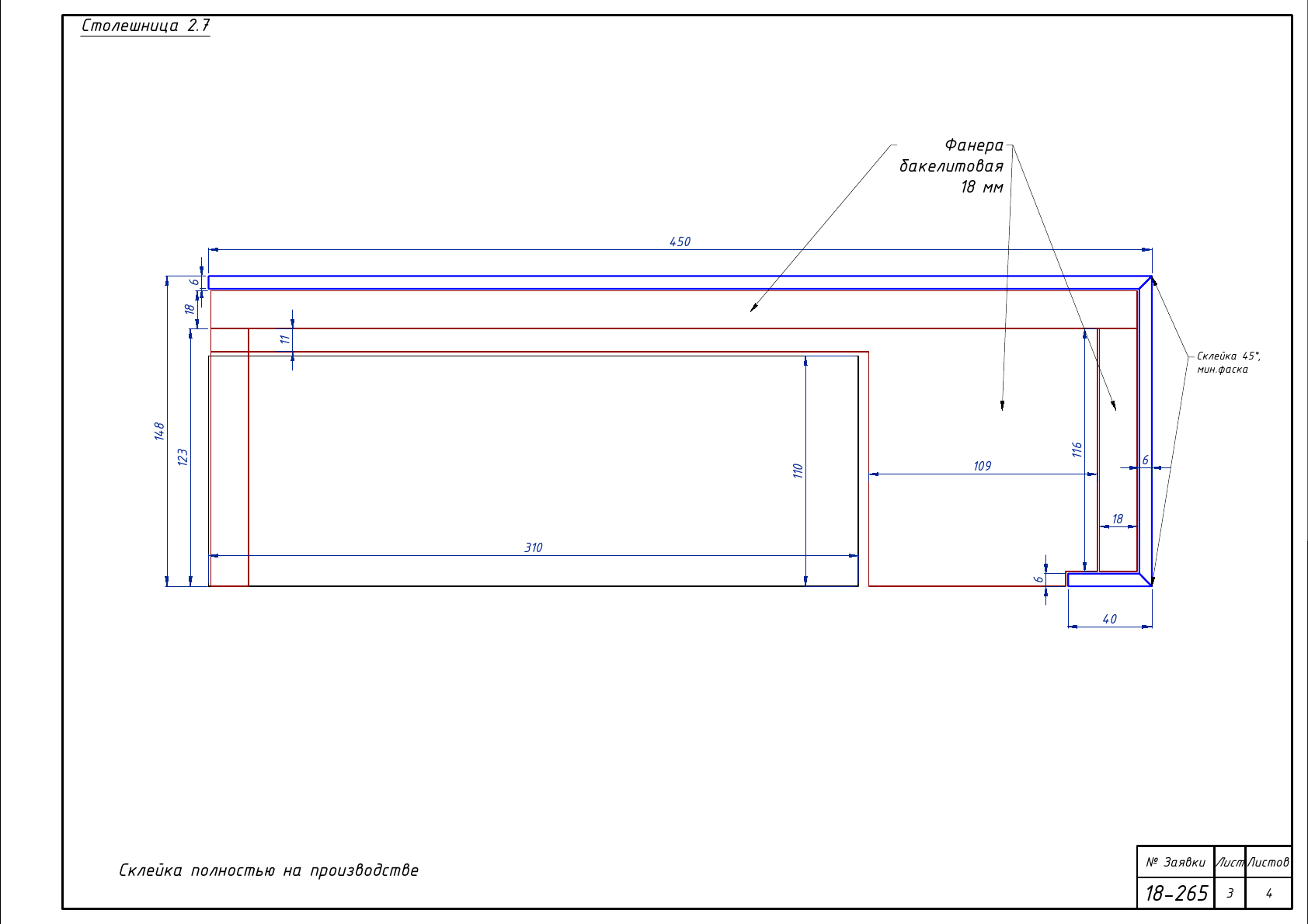

Компактная столешница с тонкой керамической поверхностью на жестком основании. Чертеж связывает раскладку деталей, технологические отверстия и готовый профиль кромки.
06 / 09

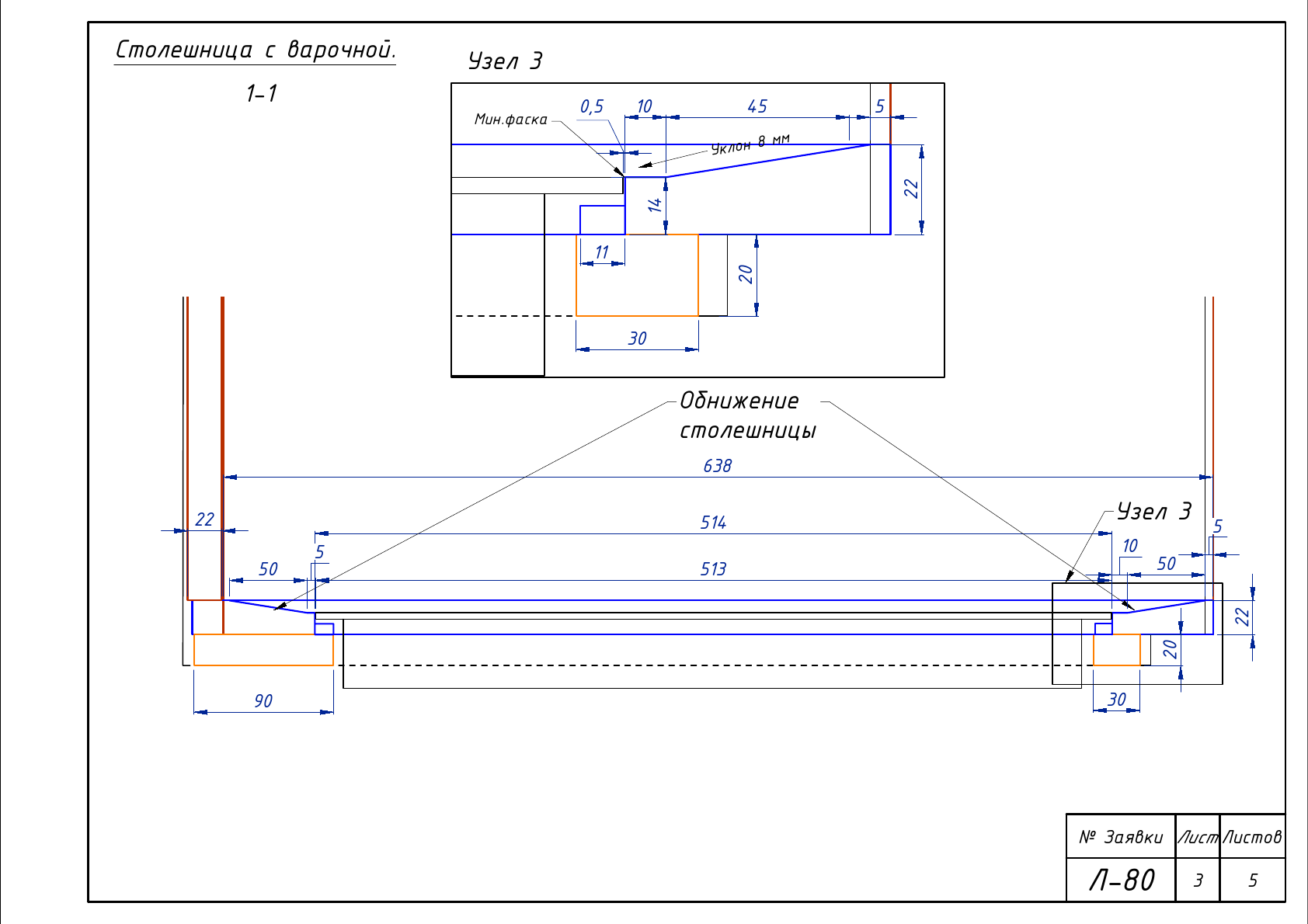

Разрез посадочного узла, в котором зона варочной панели опущена относительно основной поверхности. Решение формирует аккуратное сопряжение оборудования с камнем и контролирует толщину опорных слоев.
07 / 09

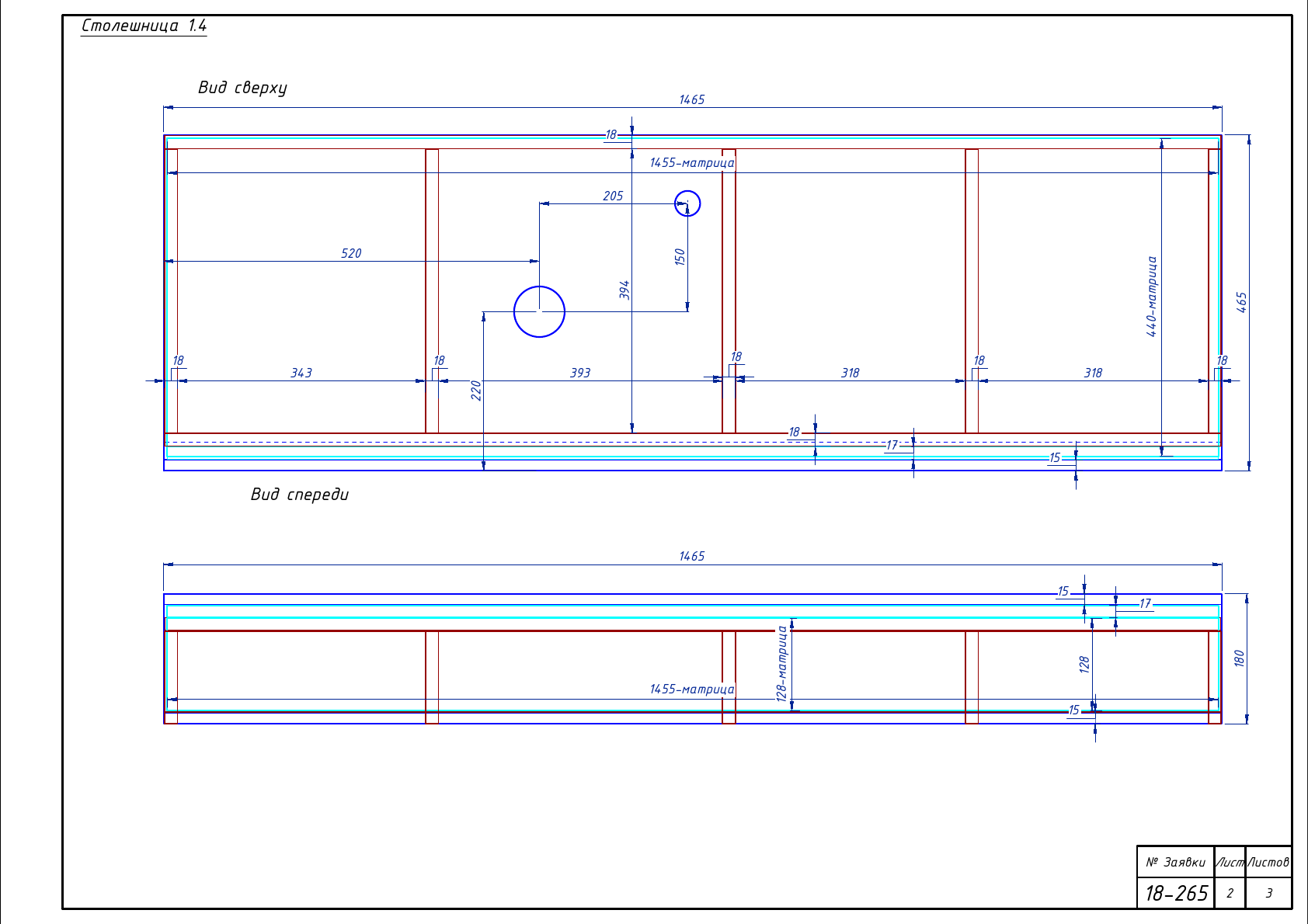

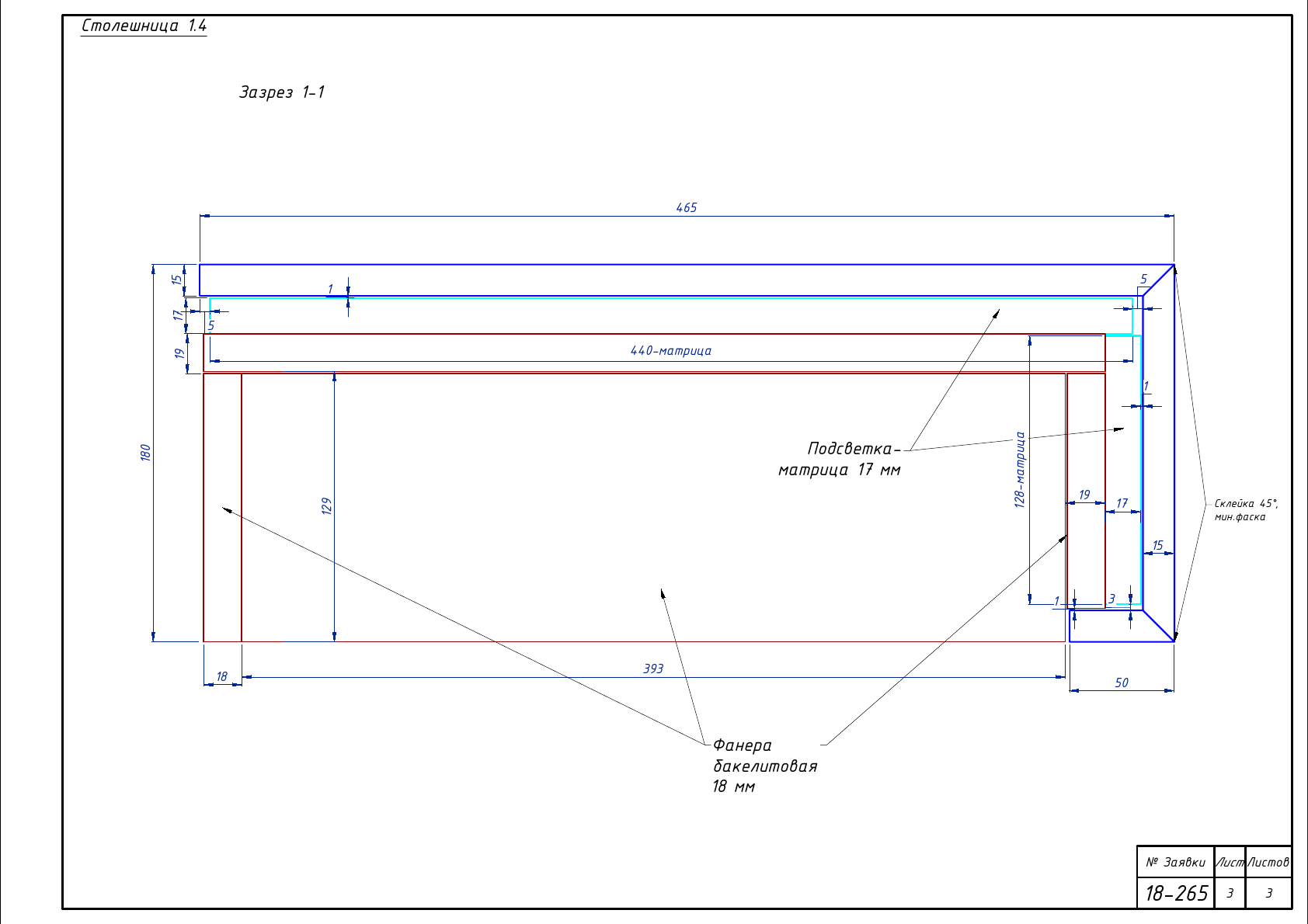

Светопрозрачная столешница с внутренней световой матрицей и клееным коробом. Комплект показывает общую раскладку, задний разрез и положение подложки относительно облицовки.
08 / 09

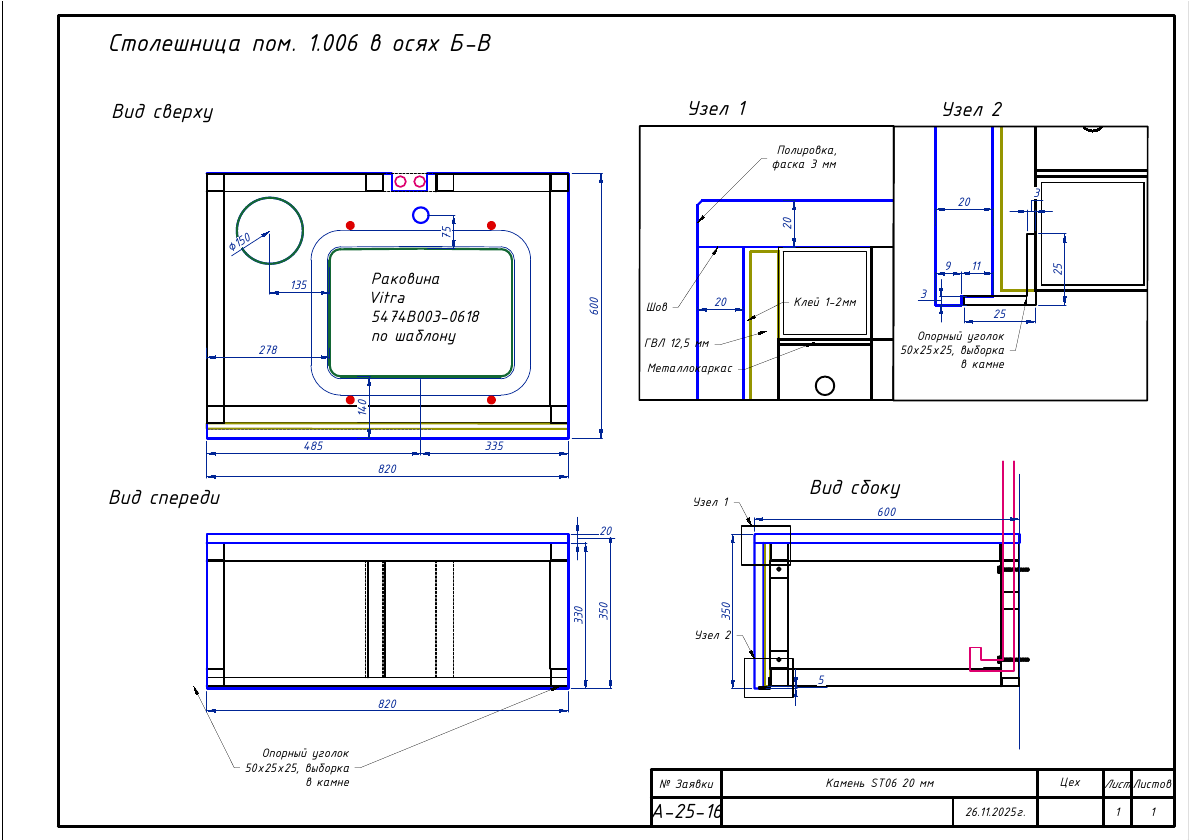

Компактная столешница с интегрированной раковиной и высокой вертикальной каменной частью. Чертеж раскрывает крепление к металлокаркасу и стене, а также скрытые опорные элементы.
09 / 09

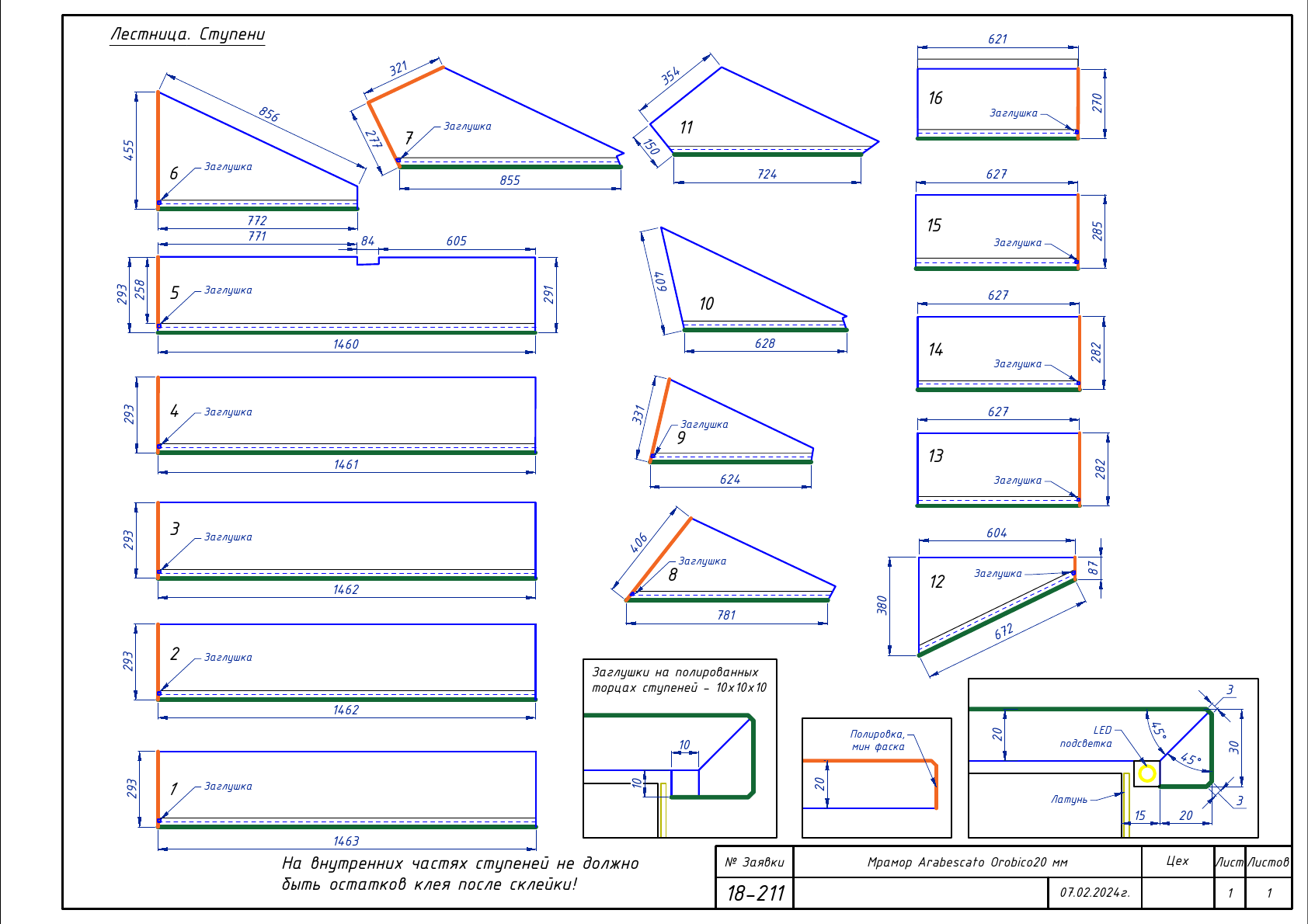

Комплект деталей для лестницы сложной геометрии. На одном листе собраны размеры всех ступеней, торцевые заглушки, противоскользящие элементы и профиль со встроенной подсветкой.
